太阳能热水器工程-全玻璃真空太阳集热器组成。总的来说，太阳能热水器工程是全玻璃真空太阳集热器是由多根全玻璃真空太阳集热管插入联箱而组成。

（1）全玻璃真空太阳集热管的结构和工作原理全玻璃真空太阳集热管由内、外两根同心圆玻璃管构成，具有高吸收率和低发射率的选择性吸收膜沉积在内管外表面上构成吸 热体，内外管夹层之间抽成髙真空，其形状像一个细长的暖水瓶胆，如图M3所示。它 采用单端开口，将内、外管口予以环形熔封；另一端是密闭半球形圆头，由弹簧卡支撑， 可以自由伸缩，以缓冲内管热胀冷缩引起的应力。弹簧卡上装有消气剂，当它蒸散后能吸 收真空运行时产生的气体，保持管内真空度。

图1-13全玻璃真空太阳集热管

1—外玻璃管；2—内玻璃管；3 —真空；4一有支架的消气剂；5—选择性吸收表面

其工作原理是太阳光能透过外玻璃管照射到内管外表面吸热体上转换为热能，然后加 热内玻璃管内的传热流体，由于夹层之间被抽真空，有效降低了向周围环境散失的热损 失，使集热效率得以提高。

（2）真空集热管选择性吸收膜需使用专门设备进行制备，我国真空集热管选择性吸收膜绝 大多数采用磁控溅射工艺。例如，铝-氮/铝选择性吸收膜，它的太阳辐射吸收率a大于0.93,红外发射率ε约0.06;而国家标准a≥86,_ε≤0.09。

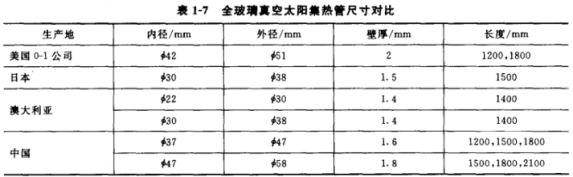

(2)全玻璃真空太阳集热管的规格与性能参数国内外真空集热管的内外直径、厚度和长度有所差别，见表1-7。

国标《全玻璃真空太阳集热管》（GB/T 17049—2005)规定了对全玻璃真空太阳集热 管的技术要求。

材料应采用硼硅玻璃3. 3。

空晒性能参数y>175m² •℃/kW (当太阳辐照度G>800W/ m²,环境温度t_a在 8〜30℃之间）。

闷晒至水温增加35℃所需的太阳曝辐童(G>800W/ m²,环境温度G 为8〜30。0。

平均热损系数Uct<0.9W/ m² •℃)。

真空夹层内的气体压强P<5X10^-2Pa。

耐热冲击应能承受25eC以下冷水与90℃以上热水交替反复冲击三遍而不损坏。

耐压需求应能承受0.6MPa的压力。

抗冰雹要求应在径向尺寸不大于25mm的冰雹袭击下无损坏。
