太阳能热水器工程系统施工的准备工作有那些
我们在太阳能热水器工程安装时，可在太阳能热水器工程系统中，不同种类的各种组件的性能有很大的区别，你知道在太阳能工程施工的准备过程中如何进行不同种类的组件的选择吗？
下面，太阳能热水器工程组件中的集热器与储水箱还有系统与附件的选购给大家介绍下。
一、 集热器的选购
1.有反射板的真空管集热器的瞬时效率截距应不小于0.50。
- 无反射板的真空管集热器的瞬时效率截距应不小于0.60。
3.真空管集热器总热损系数《应不大于2. 5W/(m2 • K)。
4.平板集热器的瞬时效率截距应不小于0.68。
5.平板集热器的总热损系数《应不大于6.0W/( m2 • K)。
二、 储水箱的选购
储水箱应因地、因时、因需进行选择。所用材料应确保储水箱的使用寿命及水质的要求，在满足性能和容水量的前提下尽可能减少表面积和进出 水连接管的数量。
家用太阳能热水器工程系统储水箱的优选规格见表2 – 1。
表2 – 1家用太阳能热水器工程系统储水箱优选规格
| 容水董(kg) | 80 | 100 | 130 | 150 | 200 | 300 | 400 | 500 | 600 |
| 适用人数（人） | 3 | 4 | 5 | 6 | 8 | 12 | 16 | 20 | 24 |
家用太阳能热水器工程系统储水箱一般可以分为大、中、小3种类型。小型储水箱为50〜100L,中型储水箱为100〜200L，大型储水箱为200L以上。 大型热水工程储水箱一般为非标准加工。
三、系统备、附件的选购
(一）控制系统
为了控制系统的温度、温差、水位、时间、频率、辅助加热等参数，系统在 施工前应选购可靠的电脑控制系统。图2 – 1所示是两种不同的控制器。
(a) NS—LOGO电脑控制 (b) NS—PT普通控制器
图2-1控制器
(二）传感器

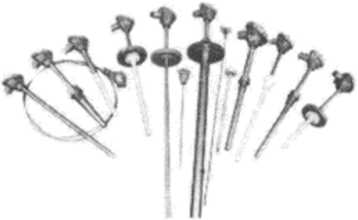

传感器有温度传感器、压力传感器和液位传感器，其技术参数均包括传 感器的参数范围和精度。图2 – 2所示是温度传感器和压力/液位传感器 (变送器）。
（a）温度传感器 (b)压力/液位传感器
图2-2传感器
(三）水泵
常用的水泵分为管道泵、自吸泵和屏蔽泵，如图2 – 3所示，其技术参数 见表2-2。
表2-2水泵的技术参数
| 型号 | 流量
(m3/h) |
扬程
(m) |
功率
(kW) |
电压
(V) |
特点 | |
| 管道泵 | 40SGR5—8 | 5 | 8 | 0. 25 | 220 | 结构紧凑，体积小， 运输、安装方便，规 格塑号齐全，可选 择性大 |
| 40SGR6-20 | 6 | 20 | 0. 75 | 220/380 | ||
| 40SGR9—30 | 9 | 30 | 1.5 | 380 | ||
| 50SGR10—15 | 10 | 15 | 0.75 | 220/380 | ||
| 自吸栗 | 20WZ—10 20WG—10 | 1. 2 | 10 | 0. 26 | 220 | 扬程高，吸程大，安 装方便，具有电机 自动热保护功能 |
| 25WZ—15 25WG—15 | 1.2 | 15 | 0. 45 | |||
| 屏蔽泵 | 20PLBR12—5 | 0. 75 | 5 | 0. 1 | 噪声低，体积小，重
量轻 |
|
| 20PLBR30—10 | 1. 8 | 10 | 0. 28 | |||
| UPS25—60 | 0. 5 〜3. 5 | 】.0〜5.0 | 0. 1 | |||
| UPS25—80 | 1.0 〜7. r) | 1. 0〜7. 5 | 0. 24 | |||
| UPS32—80 | 1.0 〜10.0 | 2.0 〜7. 5 | 0.25 | |||

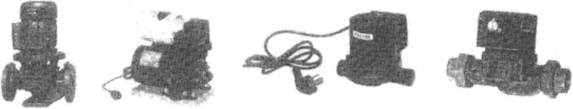

(a)管道泵 （b)自吸泵 （c )屏蔽泵
图2-3常用的水泵
