太阳能热水器工程系统施工中变频器与各种备、附件的准备
接上一篇文章：“太阳能热水器工程系统施工的准备工作有那些”，这篇文章介绍“太阳能热水器工程系统施工中变频器与各种备、附件的准备”
四、变频器
太阳能热水器工程系统在运行过程中，为了使水泵等电器能正常运行，往往要 设置变频器，如图2-4所示。
五、各种备、附件
为便于在设计和施工过程屮采购到合格的产品，现将太阳能热水器工程系统 常用的备、附件用图2 – 5和表2 – 3加以说明，供参考选用。

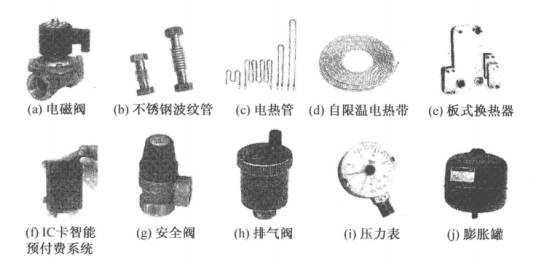

图2-5系统常用的备、附件

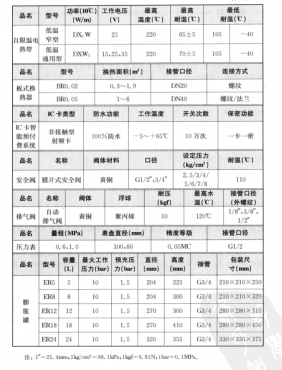

表2-3各种备、附件参数
| 品名 | 型号 | 连接方式 | 公称直径 (mm) | 电源
(V) |
消耗功 率(W) | 介质
温度（t：) |
|
| 电磁阀 |
热水/ 蒸汽 |
螺纹 | 25/40 | 交流220 | ≤50 | (-5〜+120)≤200 | |
| 型号
品名 |
DN15 | DN20 | DN25 | ||||
| 不锈钢波纹 管K度（mm) | ≥300 | 60, ≥300 | 80, ≥300 | ||||
| 品名 | 规格(功率） | 电压
(V) |
结构形式 | 接线端子中 心距（mm) | 长度（mm) | 紧固件 | |
| 电热管 | 2 kW | 220 | M型 | 240 | 240 | M22 | |
| 4 kW | 420 | ||||||
| 6 kW | 380 | M 型/U型 | 400/80 | 270/1 050 | |||
| 9 kW | 350/1 400 | ||||||
| 12 kW | 440/1 750 | ||||||
| 15 kW | 540/2 200 | ||||||
