在上篇文章给大家分享了太阳能热水工程热水管道支架、吊架选用，那么这篇文章呢就要给大家分享太阳能热水工程热水管道支吊杆与管卡和双杆吊架介绍，那给大家介绍太阳能热水工程热水管道支吊杆与管卡和双杆吊架之前，就要给大家讲讲太阳能热水工程的吊杆，一起来了解一下。

吊杆：常用的有B1型、B2型、B3型和B4型四种基本形式，如图5-31所示。各种形式的吊杆，可根据需要相互组合成多种形式。吊杆长度一般由现场确定。

那了解了太阳能热水工程的吊杆之后，我们再来了解太阳能热水工程的管卡和双杆吊架。

管卡：

Ⅰ.单扁钢管卡 单扁钢管卡如图5-32所示，适用于公称直径15~300mm水平安装的管道。管卡随的管道质量，公称直径15~100mm的为3m，公称直径125~300mm的为6m。

Ⅱ.双扁钢管卡 双扁钢管卡如图5-33所示，公称直径15~100mm的适用于管道串吊安装，公称直径50~200mm的适用于固定立管安装。管卡承受的管道质量，公称直径15~100mm的为3m，公称直径125~200mm的为6m。

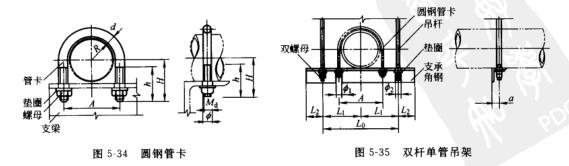

Ⅲ.圆钢管卡 圆钢管卡如图5-34所示，适用于公称直径15~500mm的固定水平管及立管安装。水平管道的计算间距，公称直径15~100mm的为3m，公称直径125~500mm的为6m。

双杆吊架：

Ⅰ.双杆单管吊架 双杆单管吊架如图5-35所示，适用于公称直径200〜300mm的水平管道安装。

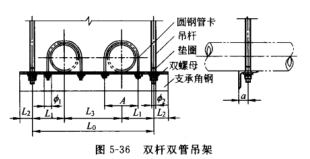

Ⅱ.双杆双管吊架 双杆双管吊架如图5-36所示，适用于公称直径50〜300mm的水平管道安装。

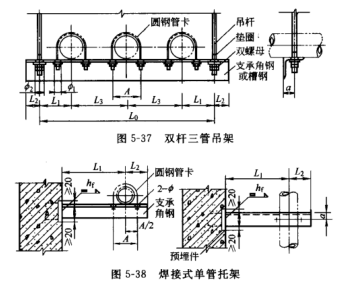

Ⅲ.双杆三管吊架 双杆三管吊架如图5-37所示，适用于公称直径15〜250mm的水平管道安装。

那么相信经过了本篇“太阳能热水工程热水管道支吊杆与管卡和双杆吊架介绍”的分享，大家一定对太阳能热水工程热水管道支吊杆与管卡和双杆吊架介绍有所了解了。在下篇文章中，小编将会给大家讲到太阳能热水工程热水管道托架、立管支架与立管支架的介绍。
