那么上篇文章说到太阳能热水工程热水管道支吊杆与管卡和双杆吊架介绍，今天，小编给大家分享的就是太阳能热水工程热水管道托架、立管支架与立管支架、支座的介绍。

太阳能热水工程托架：

Ⅰ.焊接式单管托架支承角钢焊接在钢筋混凝土墙或柱子的预埋件上，如图5-38所示，适用于公称直径15〜150mm的管道。

Ⅱ.带斜撑焊接式单管托架托架的支承角钢和斜撑角钢都焊接在钢筋混凝土墙或柱子的预埋件上，如图5-39所示，适用于公称直径200〜400mm的管道。

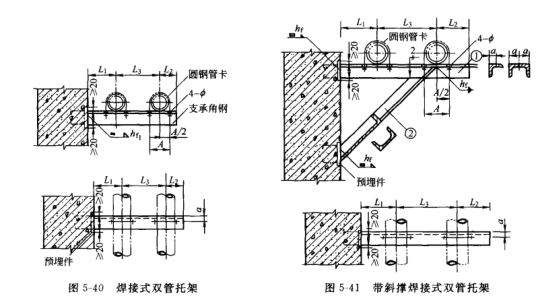

Ⅲ.焊接式双管托架支承角钢焊接在钢筋混凝土墙或柱子的预埋件上，如图5-40所示，适用于公称直径15〜150mm的管道。

Ⅳ.带斜撑焊接式双管托架支承角（槽）钢和斜

撑角（槽）钢都焊接在钢筋混凝土墙或柱子的预埋件上，如图5-41所示，适用于公称直径200〜400mm的管道。

太阳能热水工程立管支架：

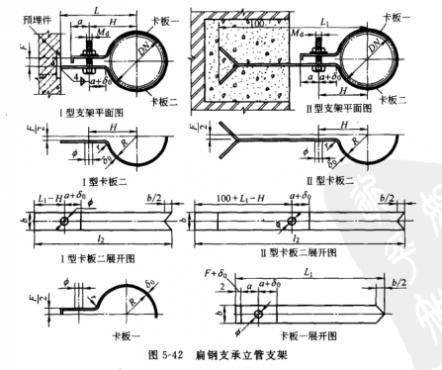

Ⅰ.扁钢支承立管支架这种支架有I型和II型两种形式，如图5-42所示，适用于公称直径15〜80mm竖直安装的管道。I型用于有预埋件的钢筋浞凝土墙或柱子，支承扁钢焊接在预埋件上。II型用于砖墙，支承扁钢用C15混凝土埋设在砖墙的预留洞内。这

种支架可承受不大于3m长的管道质量。

Ⅱ.角钢支承立管支架这种支架按不受力考虑，只适用于固定立管安装。支承角钢用C15混凝土埋设在砖墙的预留洞内，如图5-43所示。

太阳能热水工程支座：

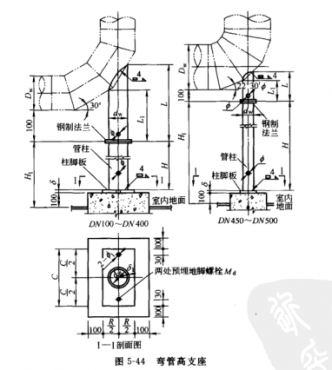

Ⅰ.弯管髙支座弯管高支座如图5-44所示，适用于公称直径100〜500mm的弯管支托，承受保温、不保温5m立管加阀门的质量。水平管段长度不大于l0m，温差不大于40℃。

Ⅱ.弯管低支座弯管低支座如图5-45所 图5_43角钢支承立管支架示，适用于公称直径200〜500mm的弯管支托，承受保温、不保温5m立管加阀门的质量。

以上就是今天太阳能热水工程热水管道托架、立管支架与立管支架、支座介绍的全部内容了，希望对大家有所帮助，下篇我将会给大家分享太阳能热水工程热水管道附件阀-阀门安装。
